PRR T1蒸汽火车旋塞和阀门工程图

3 主题	50 回帖	61 积分

Rank: 2

积分: 61

发消息

发表于 2021-8-13 16:00:18 | 显示全部楼层 |阅读模式

如果嫌少我以后慢慢搬

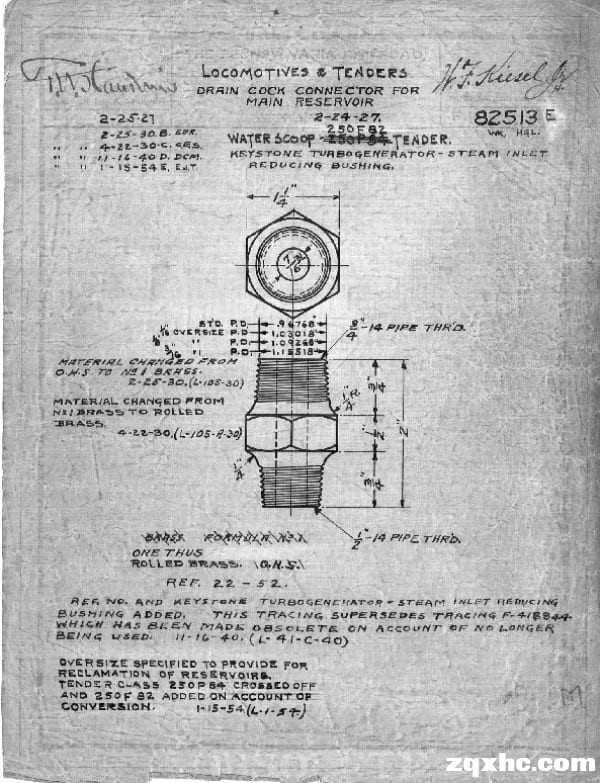

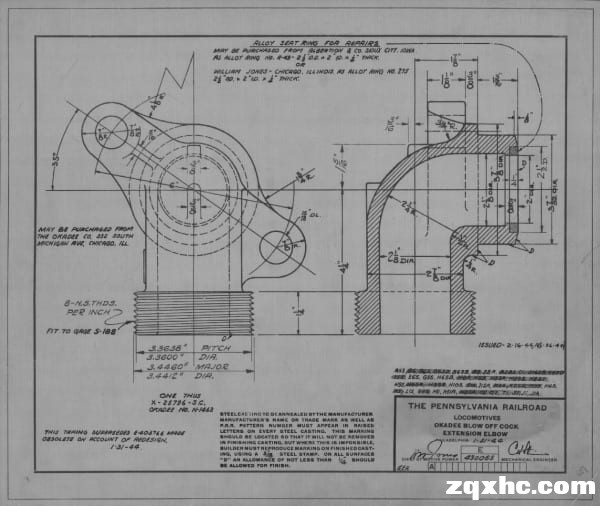

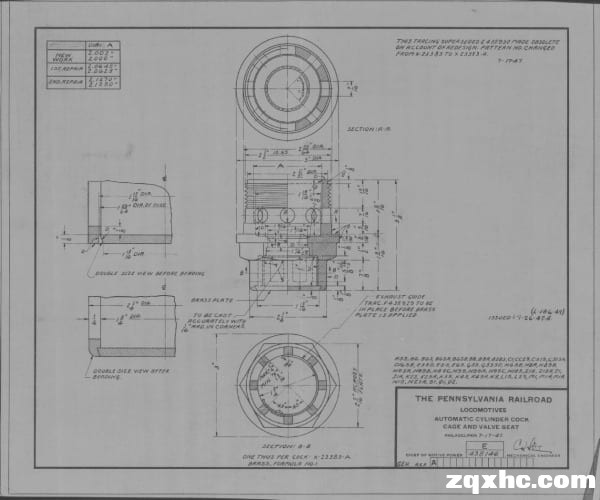

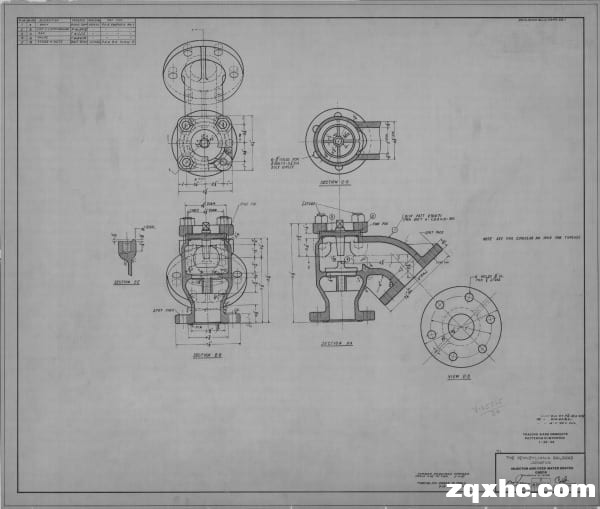

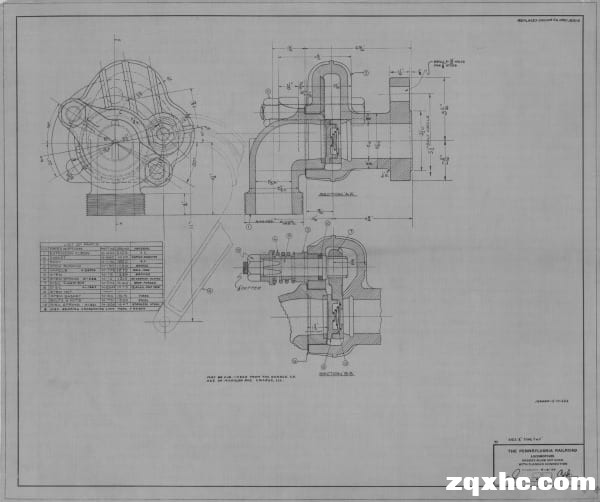

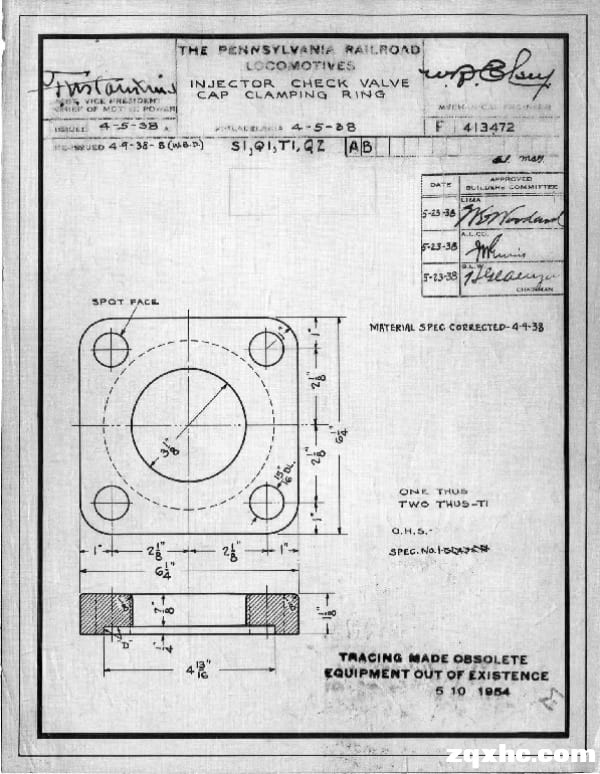

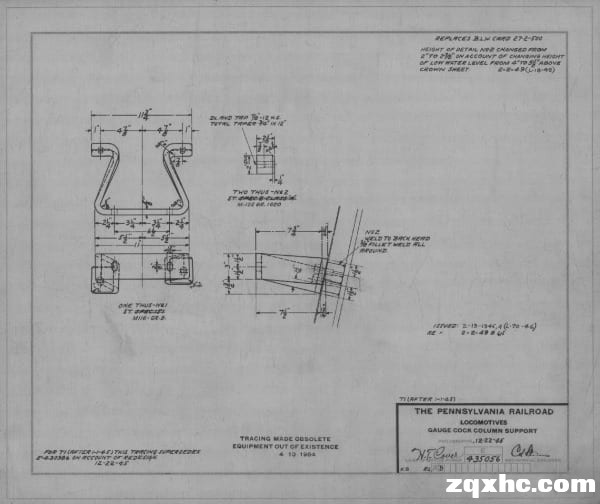

3 英寸截止阀 Arrgmt 和详细信息.jpg

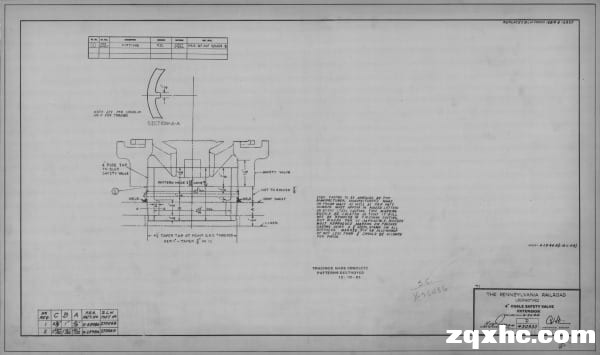

Coale 4A 安全阀调节环.jpg

Coale 4A 安全阀调节环螺栓.jpg

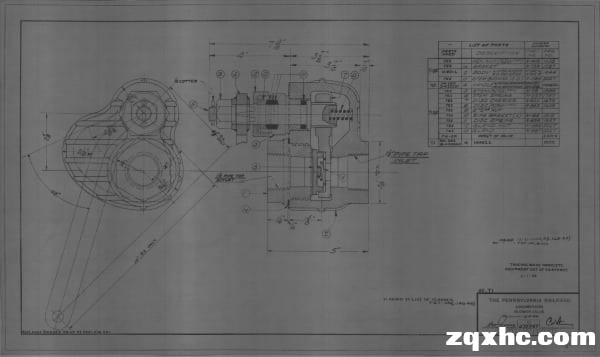

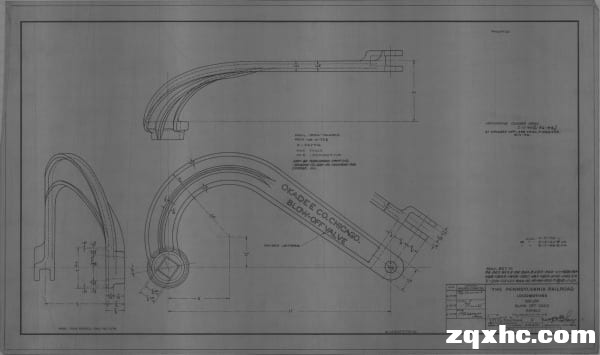

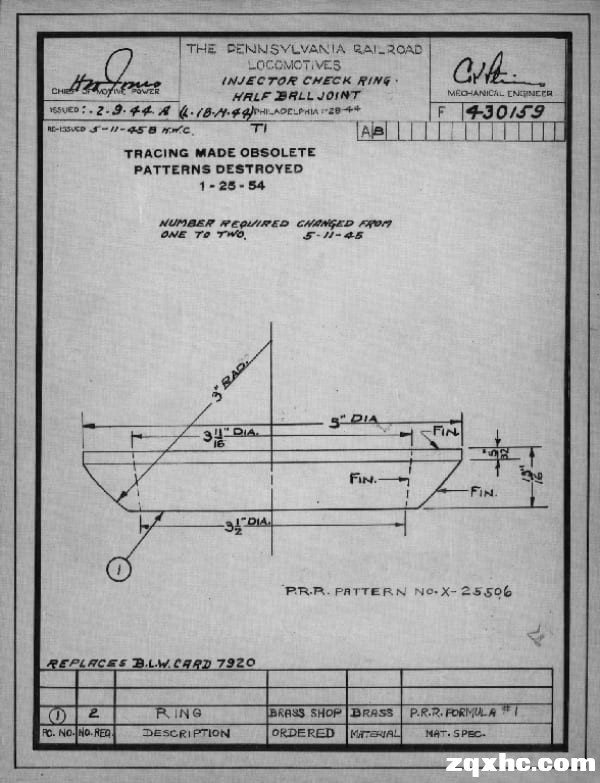

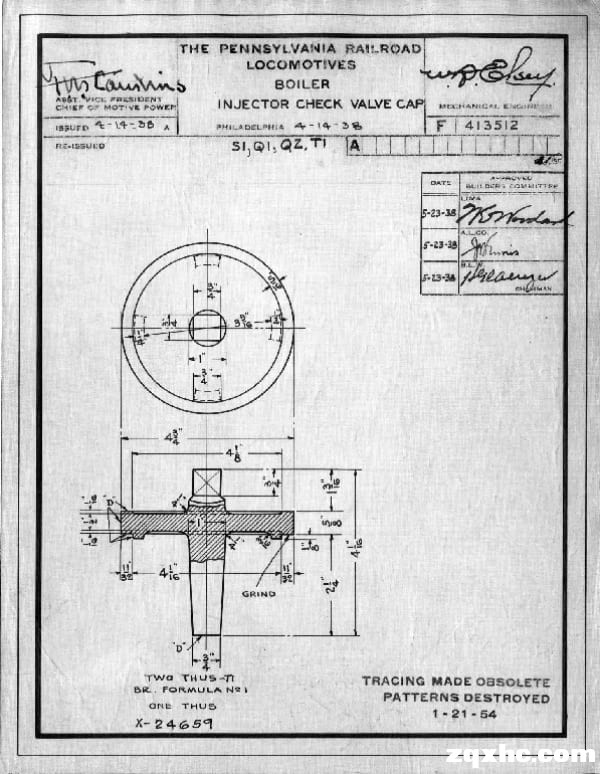

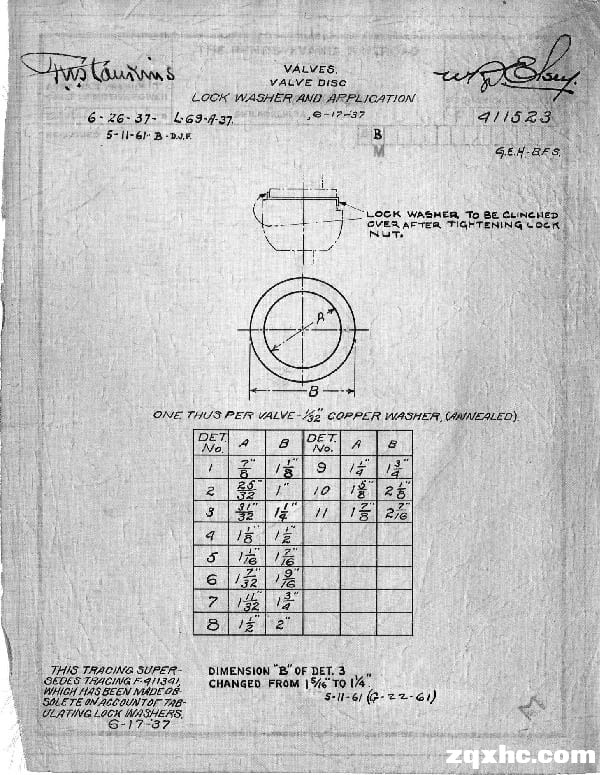

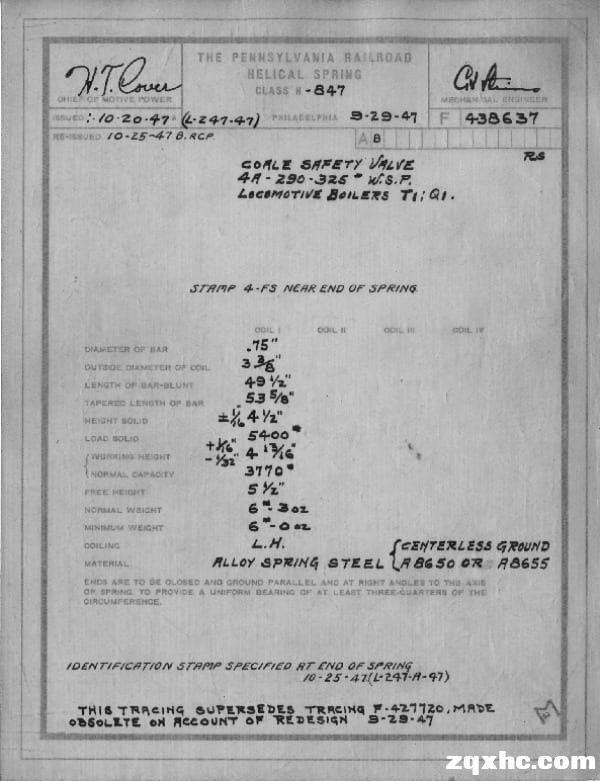

用于 4A Coale 安全阀的 H-847 级螺旋弹簧.jpg



回复

使用道具举报

3 主题	50 回帖	61 积分

Rank: 2

积分: 61

发消息

楼主| 发表于 2021-8-13 16:04:37 | 显示全部楼层

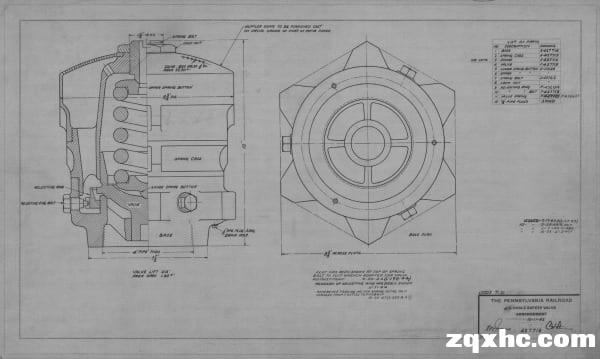

第一张图纸是总装图

回复

使用道具举报

3 主题	50 回帖	61 积分

Rank: 2

积分: 61

发消息

楼主| 发表于 2021-8-13 16:05:23 | 显示全部楼层

第一张图纸是总装图
