189mm轨距谢式机车（Shay蒸汽机车）曲轴的加工

34 主题	33 回帖	4380 积分

Rank: 8 Rank: 8

积分: 4380

发消息

发表于 2017-8-9 00:36:19 | 显示全部楼层 |阅读模式

189mm轨距谢式机车（Shay蒸汽机车）曲轴的加工此部件是该机车模型制作的难点和重点。

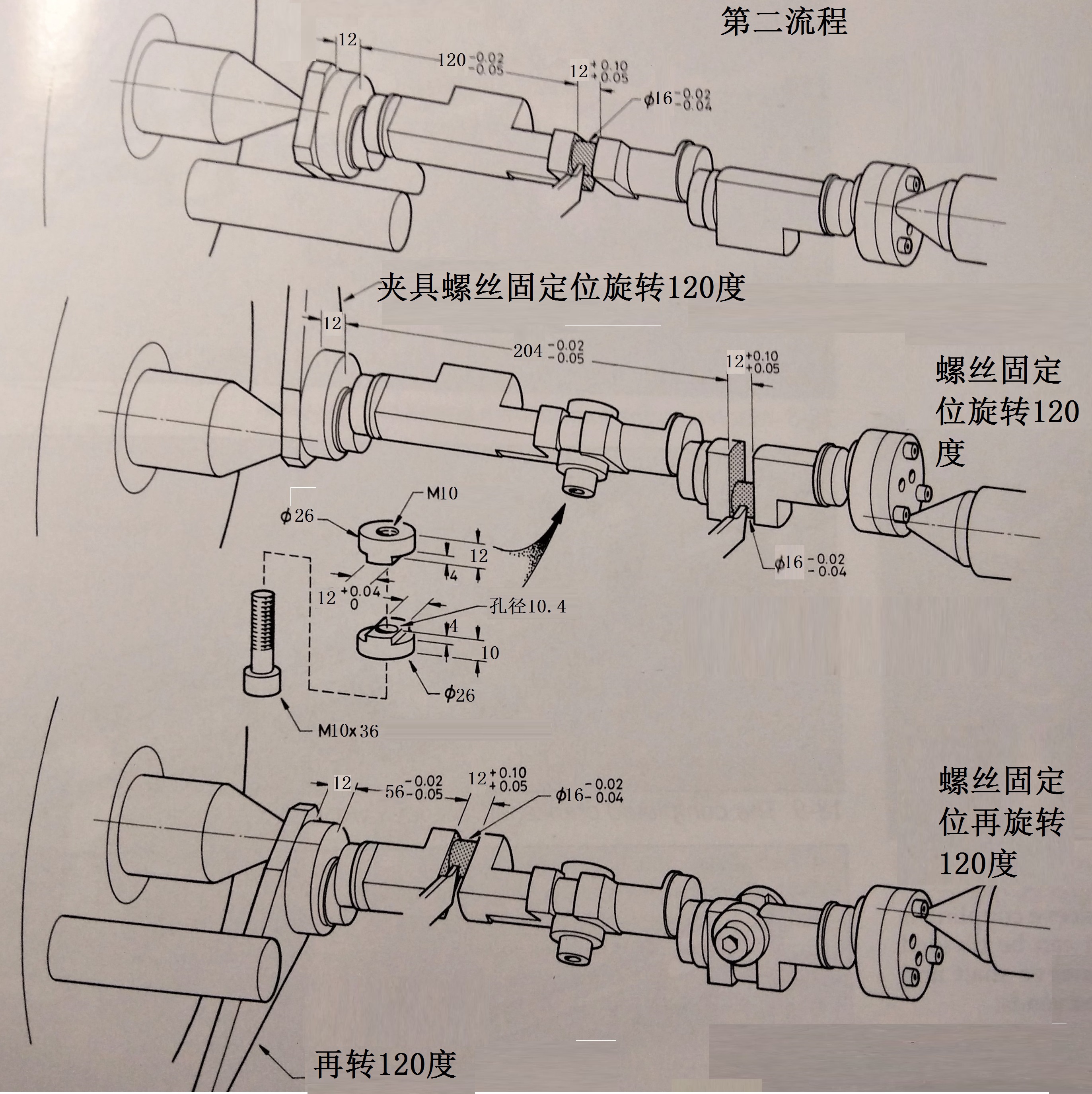

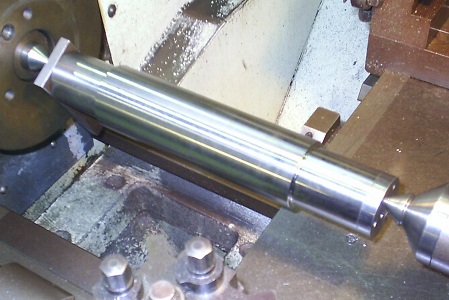

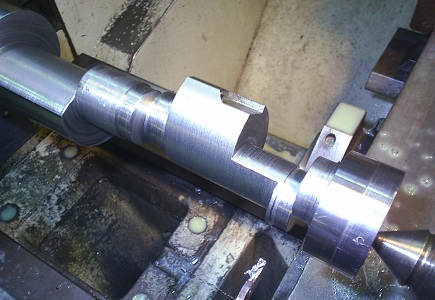

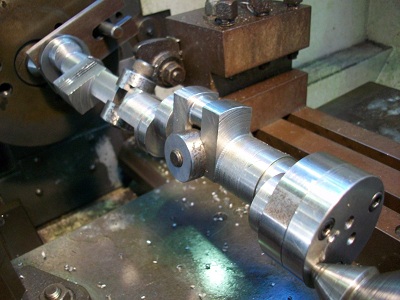

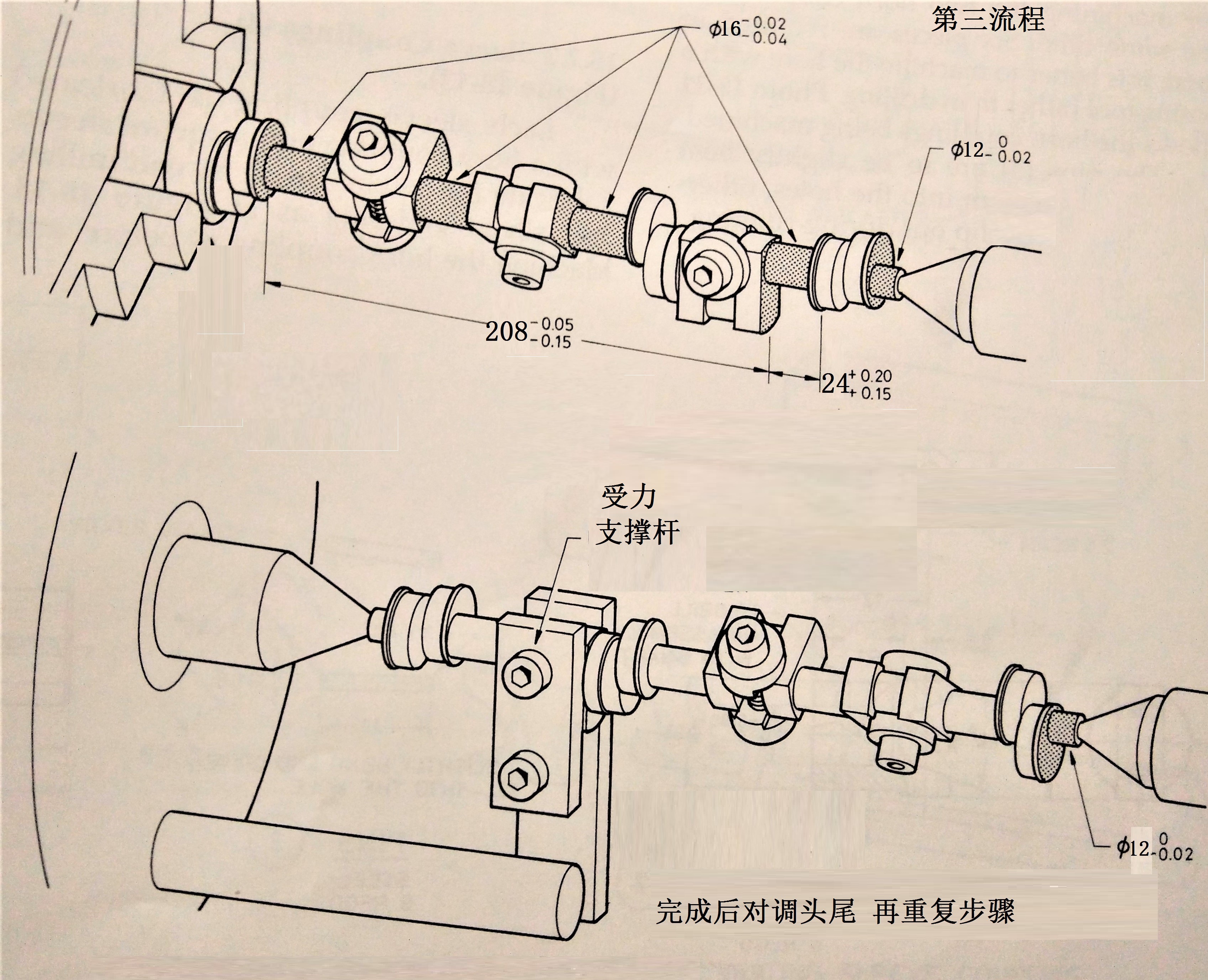

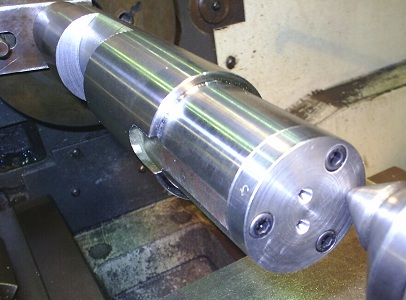

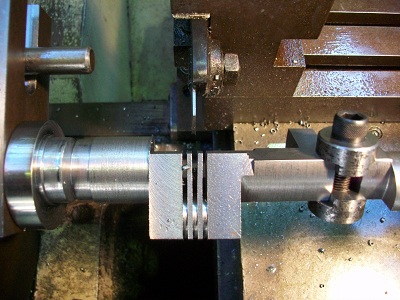

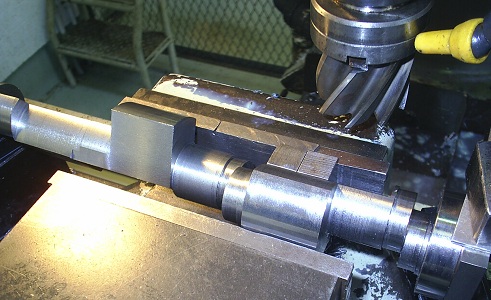

图纸和加工方法如下：（具体图纸和步骤参考 building the shay ：http://zqxhc.com/forum.php?mod=viewthread&tid=290&extra=page%3D1 ）




回复

使用道具举报

13 主题	4 回帖	4078 积分

Rank: 8 Rank: 8

积分: 4078

发消息

发表于 2017-8-9 11:27:38 | 显示全部楼层

咱们现在就卡在这了

回复

使用道具举报

46 主题	53 回帖	150 积分

Rank: 2

积分: 150

发消息

发表于 2017-10-12 21:44:17 | 显示全部楼层

这曲轴有难度，多次装夹，车铣联合。

回复

使用道具举报

8 主题	145 回帖	239 积分

Rank: 3 Rank: 3

积分: 239

发消息

发表于 2017-10-19 11:03:25 | 显示全部楼层

曲轴加工确实复杂，加工完毕还应该对轴表面做热处理吧？淬硬？

回复

使用道具举报

1 主题	139 回帖	243 积分

Rank: 3 Rank: 3

积分: 243

发消息

发表于 2018-1-6 19:41:44 | 显示全部楼层

这曲轴有难度，多次装夹，车铣联合。

回复

使用道具举报

0 主题	19 回帖	31 积分

Rank: 1

积分: 31

发消息

发表于 2021-1-13 21:01:39 | 显示全部楼层

这曲轴有难度，多次装夹，车铣联合

回复

使用道具举报
